Lavle standard EEBus
Petit rappel
L’initiative EEBus est une association regroupant des entreprises de dimension internationale des secteurs de l’énergie, du Smart Home, des systèmes de chauffage et de ventilation ainsi que de la mobilité et de l’automatisation
Cette initiative vise à permettre une communication standardisée des données entre les appareils dans le Smart Home via le protocole SHIP (Smart Home IP). L’interopérabilité est basée sur le modèle de données «SPINE» (Smart Premises Interoperable Neutrale-Message)
L’accent est mis, entre autres, sur des scénarios d’application de gestion de l’énergie (SMA, avec Home Manager 2.0), pour les produits blancs (le groupe Bosch Siemens), les systèmes de chauffage et de ventilation (Vaillant, Stiebel, Wolf) ou la mobilité électrique (Menekes)
Le standard EEBus est ouvert à tous les fabricants d’appareils.
Lave linge connecté Siemens Avantgarde WM14U940EU
J’ai installé à la maison la première machine à laver de marque Siemens compatible EEbus avec le gestionnaire d’énergie Home Manager 2.0 de SMA compatible lui aussi EEbus
Le but c’est de démarrer le programme automatiquement à l'heure la plus judicieuse, dans la plage horaire la plus ensoleillée.
Pour ce faire, on doit tout d’abord sélectionner l'heure d'arrêt du programme choisi la plus tardive en activant flexStart (démarrage flexible) soit dans le menu du lave linge soit à distance grâce à l'application Home Connect
Le lave-linge démarre le programme automatiquement à l'heure la plus judicieuse, dans la plage horaire définie et avec la source d'énergie la plus efficace.
le lave-linge va consulter le module Météo embarqué dans le logiciel SMA Sunny Portal, choisir la plage horaire adéquate entre prévision de production et habitude de consommation tout en tenant compte du mix énergétique que l'on a programmé par exemple 80 % solaire et 20 % sur le réseau ou batterie, et ça marche
Bel exemple d’interopérabilité entre deux objets connectés, merci EEBus
Avec Home Connect sur smartphone, vous choisissez votre programmation comme si vous étiez devant votre lave-linge, et vous pouvez en suivre la progression et être averti de la fin du cycle
C’est assez impressionnant, et cela ne vous aura pas échappé, il n'y a plus de prise pour programmer et piloter l'appareil.
Intégration du lave linge dans Home Manger
Appairage réseau
La première démarche est d’appairer le lave-linge avec le réseau WIFI. Ceci est parfaitement expliqué dans la documentation de Home Connect, pour ce faire, rentrez dans les paramétrages du lave-linge Siemens, en bas de l’écran En appuyant sur y allez dans le menu « Réglage de l’appareil > connexion réseau, procédez à l’appairage réseau de votre appareil
Home Connect et le Lave-linge
Téléchargez Home Connect, sur votre smartphone, suivez les instructions, et faites découvrir votre appareil par l’application
Intégration du lave-linge dans l’environnement SMA
C’est la première petite difficulté rencontrée car le lave-linge n’apparait pas dans Sunny Portal après l’appairage réseau
Il faut procéder à un deuxième appairage entre le lave-linge et Home Manager 2.0
Procédure
En appuyant sur configuration en bas de l’écran du lave-linge allez dans le menu « Réglage de l’appareil » > Home Connect > connexion au gestionnaire d’énergie (sans le lancer) comme la première fois pour le réseau WIFI,
Munissez-vous d’un trombone et introduisez le dans le contact Reset du Home Manager impérativement plus de six secondes (jamais moins de six secondes, sinon vous risquez un reset du Home Manager) afin de procéder au redémarrage du Home Manager 2.0 afin que les deux appareils puissent procéder à leur appairage, les DEL s’éteignent.
La DEL d’état s’allume ensuite en rouge, c’est le moment de faire démarrer l’appairage du lave-linge dont le cycle dure 2 minutes. Les autres LED du Home Manager doivent le temps de l’initialisation redevenir vertes
Si tout se passe bien, un message doit vous parvenir sur l’écran du lave-linge indiquant qu’il a bien trouvé le contrôleur d’énergie Home Manager 2.0, les deux éléments sont appairés et prêts à dialoguer

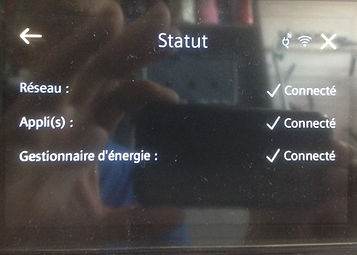

La configuration du lave-linge est terminée
-
Connexion réseau Wifi est établie
-
Le lave-linge est connecté à l’application Homme Connect
-
Les deux appareils sont appairés et prêts à échanger leurs informations, bel exemple de l’interopérabilité d’objets connectés
Découverte du Lave-linge Siemens par Sunny Portal
Dernière étape, faire découvrir le lave-linge par Sunny Portal, mais avant cela ne pas oublier dans les paramètres du Home Manager d’activer le support EEbus ,
Il ne vous reste plus qu’à faire découvrir le lave-linge par Sunny Portal, pour cela
> Configuration > Aperçu de l’appareil > Aperçu des nouveaux appareils > Actualisez les appareils >Recherche des nouveaux appareils
La machine à laver a été découverte par Sunny Portal, et nommée par défaut, Washer 42a (trois derniers N° de série )que l’on va pouvoir modifier si on le souhaite
Proposition par défaut de la priorité de charge et du mix énergétique
Pour le premier test nous laisserons la priorité a 100 % et le mix sur 90/10
Ok la machine à laver Siemens fait partie de la famille SMA, bienvenue
Attention, vous ne verrez plus ce message de confirmations car le Washer 42 A va disparaitre définitivement de la liste des « appareils »
Vous retrouverez la machine à laver Siemens dans « vue d’ensemble des appareils consommateurs »
En cliquant sur configuration nous découvrons les réglages possibles du lave-linge
-
La collecte des données doit être activée
-
Priorité de la charge par rapport à d’autres appareils
-
Mix énergétique à définir
-
Image de l’appareil
-
Couleur pour les graphiques
Schéma de l'installation piloté par Home Manger
Conclusion
lInteropérabilité entre Home Manager 2.0 et Le lave linge Siemens
le lave-linge va consulter le module Météo embarqué dans le logiciel SMA Sunny Portal, choisir la plage horaire adéquate entre prévision de production et habitude de consommation tout en tenant compte du mix énergétique que l'on a programmé par exemple 80 % solaire et 20 % sur le réseau ou batterie, sans oublier sa mission première qui est d’effectuer son cycle de lavage en le terminant à l’heure programmée
Cela fonctionne très bien
Mais dans la couche application de SPINE, j’évoquais l’élaboration de scénarios entre objets connectés comme le gestionnaire d’énergie et la machine à laver. On voit bien que ce scénario est à minima car il manque entre autres la remonté des consommations du lave-linge qu’aurait pu fournir le gestionnaire d’énergie
Il se peut que ce soit volontaire de la part des développeurs ; ce qui est rassurant c’est qu’ EEBus ne soit pas fermé et le scénario peut évoluer en fonction des besoins et de la demande
D'autant que pour la remontée des consommations il a suffi de remettre une prise Edimax derrière le lave-linge en simple compteur d'énergie et cela donne entière satisfaction
On voit en bas du graphique que le contrôleur EEBus Siemens est actif et que la remontée des consommations se fait par la prise Edimax branchée derrière la machine à laver Siemens, j'ai choisi de les associer avec la même couleur verte
Lave linge connecté Siemens Avantgarde WM14U940EU
C’est une très belle machine, avec son grand hublot futuriste, son écran de contrôle digital, son silence, même en essorant à 1400 tours et son logiciel Home Connect très performant pour la programmer et la piloter à distance
Elle semble grâce aux relevés de consommations être très sobre en énergie
Pour le reste il est trop tôt pour analyser son comportement dans cet environnement. 6 mois seront nécessaires pour la mettre dans toutes les conditions d'utilisation par rapport au solaire et à la gestion du Home Manager 2.0, et l'imaginer aussi cohabiter avec un autre équipement EEBus en priorité basse, moyenne ou haute. A tester
Même avec peu de recul, les premiers tests sont très encourageants.
